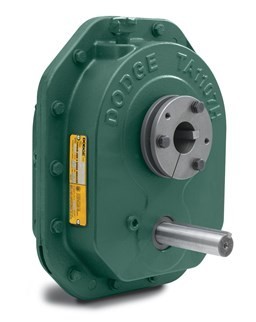

جيل جديد من علب التروس المتوازية تا عزم الدوران-الذراع الثاني إنه مستقبل خط ذراع عزم الدوران الذي تم اختباره بمرور الوقت ويتضمن وظائف جديدة ومجموعة موسعة من خصائص الأداء. بفضل نظام الختم المبتكر الحاصل على براءة اختراع ووحدات الدعم المعززة والهندسة المعمارية القوية بشكل خاص ، يمكنهم العمل في أقسى الظروف مع أطول عمر خدمة ممكن. عرض مثالي للاستخدام كجزء من محركات أنواع مختلفة من أنظمة النقل (الحزام ، الجرافة ، اللولب) ، مصاريع الأسطوانة ، مغذيات الألواح والاهتزاز ، الخلاطات (برغي الحزام) ، إلخ.
يتكون الجسم من جزأين ومصنوع من الحديد الزهر الرمادي للعلامة التجارية ش 30 ، وسبائك مقاومة للتآكل ، وبناء صلب. جميع التروس هي الدقة تشكيله ولها أسطح الاتصال متفحمة للقضاء على ارتداء وتحسين الخصائص الحرارية والضوضاء من علبة التروس. يتم تركيب الوحدة مباشرة على العمود المدفوع ، وهو حل هندسي مضغوط للغاية لوضعه في مكان ضيق. تصميم الأكمام على براءة اختراع ، نفذت تقنية قفل عكسي جديدة.
تحتوي هذه السلسلة على 12 حجما قياسيا توفر خيارا مثاليا للطاقة والمعلمات العامة ، وتكوينات ذات مرحلتين ومرحلتين للتروس الأسطوانية ، و 3 فئات من الأداء اعتمادا على أوضاع التشغيل. بالاشتراك مع أحزمة الخامس ، من الممكن زيادة عدد التخفيض حتى 300 مرة. يضمن البناء المعياري ومجموعة واسعة من الملحقات سهولة التكامل لمجموعة متنوعة من تطبيقات الإنتاج وظروف العمل.
يتوفر إصدار بواجهة إخراج مدمجة للناقل اللولبي (اللولبي) ، يمكنك العثور على معلومات مفصلة في الكتالوج المرفق.
الخصائص التقنية من دودج (بالدور) عزم الدوران الذراع الثاني تا علب التروس المتوازية
- نسبة التروس: 5 - 40;
- عدد الخطوات: 1, 2;
- عزم الدوران: ما يصل إلى 56500 نانومتر;
- الطاقة (الإدخال): ما يصل إلى 515 كيلو واط;
- ماكس. السرعة (الإخراج): حتى 400 دورة في الدقيقة.
الأحجام القياسية لعلب التروس دودج (بالدور) عزم الدوران-الذراع الثاني تا
نوع علبة التروس | النسبة التخفيضات | نوع علبة التروس | النسبة التخفيضات |
تا 0107ل05 | 5,20 | تا 5215ه09 | 9,18 |
تا 0107ل09 | 9,00 | تا 5215 هـ 15 | 14,92 |
تا 0107ل15 | 14,93 | تا 5215ه25 | 25,00 |
تا 0107ل25 | 25,09 | تا 5215ه40 | 38,91 |
تا 0107ل31 | 30,94 | تا 6307: 05 | 4,94 |
تا 1107: 05 | 5,00 | تا 6307ح 09 | 9,22 |
تا 1107: 09 | 8,99 | تا 6307ه15 | 15,45 |
تا 1107 هـ 15 | 14,91 | تا 6307ه25 | 24,87 |
تا 1107 ح 25 | 25,06 | تا 6307ه40 | 38,32 |
تا 1107ه31 | 30,91 | تا 7315ه05 | 5,19 |
تا 2115 ح 05 | 5,20 | تا 7315ه09 | 9,72 |
تا 2115 ح 09 | 9,10 | تا 7315ه15 | 14,91 |
تا 2115 ح15 | 15,62 | تا 7315ه25 | 24,84 |
تا 2115 ح 25 | 25,07 | تا 7315ه40 | 39,66 |
تا 2115 ح33 | 33,33 | تا 8407 هـ 15 | 15,12 |
تا 3203: 05 | 4,91 | تا 8407ه25 | 24,97 |
تا 3203: 09 | 9,23 | تا 8407ه40 | 39,67 |
تا 3203ه15 | 15,07 | تا 9415ه15 | 15,10 |
تا 3203 ح25 | 24,95 | تا 9415ه25 | 25,44 |
تا 3203 ح32 | 32,45 | تا 9415ه40 | 39,41 |
تا 4207: 05 | 5,00 | تا 10507 هـ 15 | 15,09 |
تا 4207ه09 | 9,23 | تا 10507ه25 | 25,18 |
تا 4207هـ15 | 15,00 | تا 10507ه40 | 39,68 |
تا 4207ه25 | 25,13 | تا 12608ه15 | 14,79 |
تا 4207ه40 | 39,11 | تا 12608ه25 | 25,03 |
تا 5215 ح 05 | 5,11 | تا 12608ه40 | 38,19 |
لشراء علب التروس مع مهاوي متوازية دودج (بالدور) عزم الدوران الذراع الثاني تا ، لمعرفة السعر ومزيد من المعلومات حول المنتج ، يمكنك الاتصال المتخصصين لدينا.
