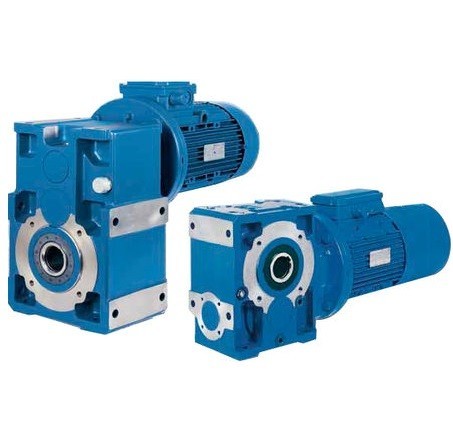

مجموعة علب التروس من كتالوج جي من الشركة أحمر هذه عمليات نقل ميكانيكية موثوقة وعالية الأداء لمجموعة متنوعة من التطبيقات ، بما في ذلك الصناعات الثقيلة. إنها تتحمل مستويات عالية من الإجهاد ، وتوفر جودة عمل غير مسبوقة ، وهي عملية وسهلة التشغيل.
يتم تمثيل نطاق النموذج المكون من ثمانية عشر حجما قياسيا بنوعين من نسب المحور: مع تروس متوازية أسطوانية وكتل أسطوانية مخروطية لتحديد المواقع بشكل عمودي. مجموعة واسعة من كتل الأبعاد للاختيار الأمثل للمعدات. تركيب عالمي لتحديد المواقع الأفقي والرأسي.
يتكون صندوق التروس المتآلف من الحديد الزهر مع الجرافيت الكروي ، والصلابة الهيكلية القصوى ، ووحدات الدعم المقواة مع محامل أسطوانية مخروطية. التروس تشكيله بعناية مصنوعة من الصلب تصلب لعملية مستقرة ودقيقة مع انخفاض مستوى الضجيج والحمل الحراري.
يتم توفير جهاز قفل عكسي ، بالإضافة إلى استطالة العمود ، التبريد الطبيعي أو القسري. الحد الأدنى من متطلبات الصيانة.
أنواع التصميم الهيكلي لخط علب التروس الصناعية من هذه الفئة:
- 1-المرحلة الأولى (أسطواني) و سي (مخروطي أسطواني)
- 2-المرحلة 2 ط (أسطواني) و إيسي (مخروطي أسطواني)
- 3-المرحلة 3 ط (أسطواني) و ج2 ط (مخروطي-أسطواني)
- 4 سرعات 4 (أسطواني) و ج3أنا (مخروطي أسطواني) ، جنبا إلى جنب مع التروس المحورية لإنشاء نماذج ذات قيم اختزال عالية.
الخصائص التقنية لعلب التروس المتوازية والشطبة روسي (كتالوج ز)
- نسبة التروس: 2-12500 (بما في ذلك التوليفات الممكنة);
- عزم الدوران الاسمي: 100-87500 نانومتر;
- قوة المحرك: 0.09-160 كيلو واط;
- السرعة (عند المدخل): تصل إلى 3500 دورة في الدقيقة;
- عدد الخطوات: 1, 2, 3, 4;
- تصاعد التصميم: ب3 ، ب6 ، ب7 ، ب8 ، ت5 ، ت6.
الأحجام القياسية لعلب التروس الصناعية روسي (القط. (ز)
النوع علب التروس | لحظة ، نانومتر | النسبة التحويلات |
50 | 206 | 6,3 - 80 |
63 | 387 | 2,5 - 100 |
64 | 487 | 6,3 - 100 |
80 | 825 | 2,5 - 100 |
81 | 975 | 6,3 - 100 |
100 | 1700 | 2,5 - 200 |
125 | 3450 | 2,8 - 200 |
140 | 5150 | 2,8 - 160 |
160 | 7750 | 2,0 - 200 |
180 | 10900 | 2,8 - 160 |
200 | 15500 | 2,0 - 200 |
225 | 21800 | 2,8 - 160 |
250 | 31500 | 2,0 - 160 |
280 | 54500 | 2,8 - 160 |
320, 321 | 69000 | 2,0 - 160 |
360 | 87500 | 2,8 - 160 |
حجم 40 متاح فقط في النسخة الآلية ، مع عزم دوران 100 نيوتن متر
لشراء علب تروس زاوية ومتوازية ومحركات تروس روسي (كتالوج ز) ، يمكنك معرفة السعر والمزيد من المعلومات حول المنتج عن طريق الاتصال بالمتخصصين لدينا.
