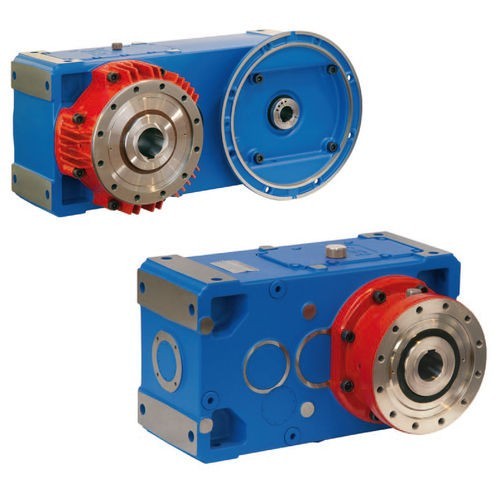

خط من علب التروس من كتالوج جي إكس من الشركة أحمر هذه تروس ميكانيكية موثوقة وعالية الأداء للاستخدام كجزء من محرك الطارد. يتكون نطاق النموذج من ستة عشر مقاسا قياسيا مع تروس متوازية أسطوانية 2 سرعات. مجموعة واسعة من كتل الأبعاد للاختيار الأمثل للمعدات ، والتصميم القياسي أو الممدود مع زيادة التباعد المحوري. تركيب عالمي على الكفوف مثبت على أربعة جوانب ، نظام تركيب محرك حديث لاتصال مستقر وعملي بدون فجوة.
هناك نوعان مختلفان من عقدة التوصيل للطارد: ن للأحمال العادية و ح للأحمال العالية. يتكون صندوق التروس المتآلف من الحديد الزهر مع الجرافيت الكروي ، والصلابة الهيكلية القصوى ، ووحدات الدعم المقواة مع محامل أسطوانية مخروطية. التروس وضعت بعناية مصنوعة من الصلب تصلب لعملية مستقرة وواضحة مع انخفاض مستوى الضجيج. درجة عالية من نقل الحرارة ، واستخدام مبادل حراري قابل للإزالة لنظام تبريد المياه.
الخصائص التقنية لعلب التروس المتوازية لبثق روسي (كتالوج جي إكس)
- نسبة التروس: 6,3 - 28;
- عزم الدوران الاسمي: 1030-134600 نانومتر;
- قوة المحرك: 2.77-1710 كيلو واط;
- السرعة (عند المدخل): 700-2500 دورة في الدقيقة;
- عدد الخطوات: 2;
- تصاعد التصميم: باء 3 ، باء 6 ، باء 7 ، باء 8.
الأحجام القياسية من علب التروس الصناعية لبثق روسي (القط. جي إكس)
نوع علبة التروس | الإسمي. لحظة ، نانومتر | المعاملات التخفيضات |
ص (السيد) 2 ط 100 هـ | 1030 - 1400 | 6,3 - 28 |
ص (السيد) 2 ط 125 هـ | 2300 - 2800 | 6,3 - 25 |
ص (السيد) 2 ط 140 هـ | 3340 - 4250 | 9 - 25 |
ص (السيد) 2 ط 160 هـ | 4620 - 6300 | 6,3 - 25 |
ص (السيد) 2 ط 180 هـ | 6710 - 9000 | 9 - 25 |
صاد (السيد) 2 طاء 200 خ | 10300 - 12800 | 6,3 - 25 |
ص (السيد) 2 ط 225 هـ | 14100 - 18000 | 9 - 25 |
ص (السيد) 2 ط 250 خ | 21200 - 25700 | 6,3 - 25 |
ص (السيد) 2 ط 280 خ | 29100 - 35200 | 9 - 25 |
ص (السيد) 2 ط 320 هـ | 36500 - 45000 | 6,3 - 25 |
ص (السيد) 2 ط 321 هـ | 43800 - 56000 | 6,3 - 25 |
ص (السيد) 2 ط 360 هـ | 58300 - 71000 | 9 - 25 |
ص (السيد) 2 ط 400 هـ | 74800 - 85400 | 10 - 22,4 |
ص (السيد) 2 ط 401 هـ | 86200 - 98000 | 10 - 22,4 |
ص (السيد) 2 ط 450 هـ | 96800 - 118100 | 11,2 - 25 |
ص (السيد) 2 ط 451 هـ | 111300 - 134600 | 11,2 - 25 |
لشراء علب التروس المتوازية ومحركات التروس للبثق من روسي (كتالوج جي إكس) ، يمكنك معرفة السعر والمزيد من المعلومات حول المنتج عن طريق الاتصال بالمتخصصين لدينا.
