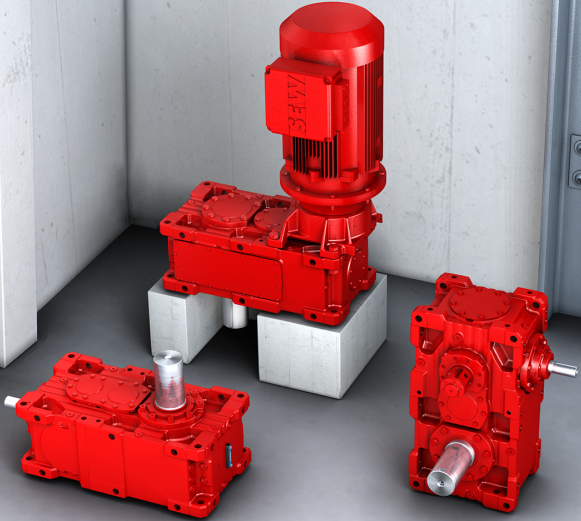

علب التروس الصناعية لتركيب عمودي لتحديد المواقع من شف (أسطواني) ، شك و XT (مخروطي أسطواني) سلسلة من الشركة خياطة يورودريف يتم تمثيلها بمجموعة من الأحجام القياسية في عدد 23 نموذجا إجماليا. يتم تقديم تكوينات ذات تروس ثنائية وثلاث وأربع سرعات مع اتجاه متوازي أو متعامد (زاوي) لأعمدة الإدخال/الإخراج ، مما يوفر نطاقا واسعا من نسب التروس لضمان الاختيار الأمثل للمعلمات الفنية لتجهيز محرك الإنتاج.
كثافة طاقة عالية وعلب للخدمة الشاقة معززة بأدوات تقوية بتصميم مترابط للأحجام من 100 إلى 210 أو تتكون من جزأين للأحجام الزائدة. مقاومة الأحمال الزائدة والضغوط الميكانيكية تجعل من الممكن استخدام هذه السلسلة بنشاط لأداء مهام الصناعة الثقيلة تحت الأحمال الشديدة. الأنواع الشائعة من معدات القيادة لتطبيق هذه السلسلة: الناقلات ، الرافعات ، المتلاعبين ، الرافعات ، الكسارات ، آلات تمزيق الورق ، الخلاطات ، إلخ.
مفهوم البناء المعياري العملي ، المرونة الهيكلية العالية،تحديد المواقع العالمي. يمكن تثبيت الأنواع التالية من الأعمدة في المخرج: صلبة بمفتاح ، ناعمة أو مشقوقة ، مجوفة بمسار مفتاح ، مع قرص يتقلص أو مشقوق. تتوفر أنظمة تبريد فعالة لضمان السلامة الحرارية. اختيار مريض للعناصر الاختيارية للمعدات الإضافية لوحدة النقل.
الخصائص التقنية من خياطة يورودريف علب التروس الصناعية العمودية من شف ، شك ، XT سلسلة
- نسبة التروس: 6,3 - 450;
- عدد الخطوات: 2 و 3 و 4 (إكس إف ، إكس كي) و 3 و 4 (XT);
- عزم الدوران الاسمي: 6800-475000 نانومتر;
- السرعة عند المدخل: 1000-1800 دورة في الدقيقة (أكثر عند الطلب).
المعلمات من الأحجام القياسية من خياطة يورودريف علب التروس من شف ، شك ، XT سلسلة
النوع علب التروس | معامل التخفيض | الإسمي. لحظة ، نانومتر | ||
شف-موازية | اكس كيه كورنر | Corner-ركن | ||
100 | 7,1 - 100 | 7,1 - 80 | 14 - 80 | 6800 |
110 | 8 - 112 | 8 - 90 | 16 - 90 | 8500 |
120 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 12800 |
130 | 8 - 450 | 8 - 450 | 16 - 450 | 16000 |
140 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 22000 |
150 | 8 - 450 | 8 - 450 | 16 - 450 | 27500 |
160 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 36000 |
170 | 8 - 450 | 8 - 450 | 16 - 450 | 45000 |
180 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 58000 |
190 | 7,1 - 400 | 7,1 - 400 | 14 - 400 | 65000 |
200 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 79000 |
210 | 7,1 - 400 | 7,1 - 400 | 14 - 400 | 90000 |
220 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 112000 |
230 | 7,1 - 400 | 7,1 - 400 | 14 - 400 | 131000 |
240 | 6,3 - 355 | 6,3 - 355 | 12,5 - 355 | 156000 |
250 | 7,1 - 400 | 7,1 - 400 | 14 - 400 | 175000 |
260 | 6,3 - 355 | 12,5 - 355 | - | 205000 |
270 | 7,1 - 400 | 14 - 400 | - | 240000 |
280 | 8 - 450 | 16 - 450 | - | 270000 |
290 | 6,3 - 355 | 12,5 - 355 | - | 308000 |
300 | 7,1 - 400 | 14 - 400 | - | 350000 |
310 | 6,3 - 355 | 12,5 - 355 | - | 425000 |
320 | 7,1 - 400 | 14 - 400 | - | 475000 |
يمكنك شراء علب التروس الزاوية أو المتوازية للتطبيقات العمودية خياطة يورودريف شف ، شك أو XT سلسلة ، ومعرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال المتخصصين لدينا.
