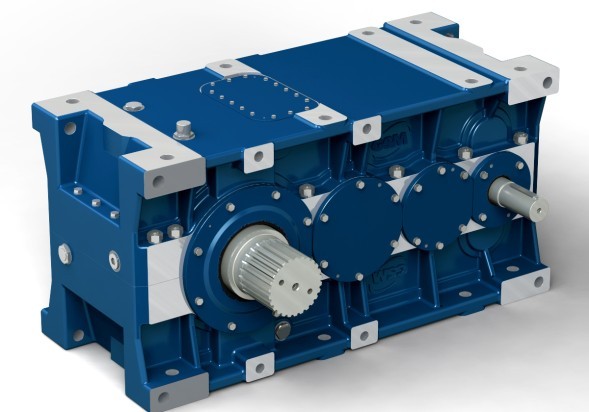

علب تروس أسطوانية بأعمدة متوازية والمسافة المحورية الممتدة من السلسلة رسب 800 من الشركة ستم هذه هي عمليات نقل ميكانيكية عالية التقنية وموثوقة ذات قيمة عزم دوران عالية ، مصممة لأداء مجموعة واسعة من المهام الصناعية. يوفر نطاق الطراز الذي يتكون من ستة عشر أبعادا شاملة ممثلة بإصدارات من مرحلة واحدة أو اثنتين أو ثلاث أو أربع مراحل للمستهلك مجموعة كبيرة ومتنوعة من معلمات التشغيل المتاحة. حل ممتاز في مساحة عمل محدودة.
يتكون الجسم المتآلف من الحديد الزهر (لجميع الأحجام) ، وبسبب عدم وجود أجزاء مكونة ، لديه صلابة عالية بدلا من الأحمال العالية. تم تصميم الهيكل الداخلي لعلبة التروس بطريقة تعمل على تحسين دوران مواد التشحيم وتقليل الضوضاء وضمان إحكام الهيكل.
يمكن تجهيز علب التروس من هذه السلسلة بخيارات اتصال متنوعة للتكامل السهل والأمثل في نظام محرك الأقراص لمختلف الملفات الشخصية.
الخصائص التقنية من علب التروس أسطواني مع مهاوي متوازية ستم سلسلة رسب 800
- عزم الدوران: 1400-692000 نانومتر;
- نسبة الإرسال: 1,11 - 801;
- نطاق سرعة الإدخال: 500-1450 دورة في الدقيقة;
- نطاق سرعة الإخراج: 0.62-1305 دورة في الدقيقة;
- عدد التروس: 1, 2, 3, 4;
- تصاعد التصميم: إم بي 5;
- نطاق درجة حرارة التشغيل: -20 ... 110 C ج.
المعلمات من الأحجام القياسية من علب التروس مع مهاوي موازية من ستم رسب 800 سلسلة
النوع علب التروس | النسبة التحويلات | لحظة ، نانومتر | السلطة, كيلوواط | السرعة, دورة في الدقيقة |
مرحلة واحدة | ||||
آر إكس بي 1-802 | 1,14 - 6,18 | 1400 - 2200 | 14 - 191 | 81 - 191 |
آر إكس بي 1-804 | 1,11 - 5,91 | 2000 - 3200 | 21 - 279 | 85 - 1305 |
آر إكس بي 1-806 | 1,11 - 5,91 | 2600 - 4600 | 31 - 363 | 85 - 1305 |
آر إكس بي 1-808 | 1,17 - 5,91 | 3700 - 6700 | 44 - 489 | 85 - 1238 |
آر إكس بي 1-810 | 1,17 - 5,91 | 4500 - 8600 | 61 - 595 | 85 - 1238 |
آر إكس بي 1-812 | 1,20 - 6,00 | 7800 - 13000 | 83 - 1007 | 83 - 1208 |
آر إكس بي 1-814 | 1,14 - 6,18 | 8600 - 17000 | 110 - 1174 | 81 - 1277 |
آر إكس بي 1-816 | 1,11 - 5,94 | 15900 - 25400 | 169 - 2217 | 85 - 1305 |
آر إكس بي 1-818 | 1,11 - 5,94 | 25200 - 37100 | 27,3 - 3514 | 85 - 1305 |
آر إكس بي 1-820 | 1,17 - 5,91 | 36500 - 53300 | 349 - 4828 | 85 - 1238 |
آر إكس بي 1-822 | 1,17 - 5,91 | 50300 - 72400 | 484 - 6653 | 85 - 1238 |
آر إكس بي 1-824 | 1,20 - 6,00 | 72000 - 103000 | 680 - 9297 | 83 - 1208 |
مرحلتين | ||||
آر إكس بي 2-802 | 4,6 - 23,2 | 2900 - 3400 | 8,0 - 100 | 22 - 315 |
آر إكس بي 2-804 | 4,63 - 23,1 | 4200 - 4900 | 11,5 - 144 | 22 - 313 |
آر إكس بي 2-806 | 4,46 - 24,3 | 5800 - 7400 | 16,6 - 206 | 21 - 325 |
آر إكس بي 2-808 | 4,44 - 23,6 | 8000 - 10600 | 24 - 285 | 21 - 326 |
آر إكس بي 2-810 | 4,52 - 24,1 | 11000 - 14500 | 33 - 385 | 21 - 321 |
آر إكس بي 2-812 | 4,53 - 22,8 | 13500 - 21400 | 51 - 471 | 22 - 320 |
آر إكس بي 2-814 | 4,6 - 23,2 | 19000 - 29300 | 69 - 653 | 22 - 315 |
آر إكس بي 2-816 | 4,63 - 23,1 | 26000 - 41900 | 99 - 888 | 22 - 313 |
آر إكس بي 2-818 | 4,46 - 24,3 | 36200 - 62000 | 139 - 1284 | 21 - 325 |
آر إكس بي 2-820 | 4,44 - 23,6 | 67500 - 85000 | 196 - 2404 | 21 - 326 |
آر إكس بي 2-822 | 4,25 - 24,1 | 100000 - 116000 | 263 - 3510 | 21 - 321 |
آر إكس بي 2-824 | 4,53 - 25,5 | 138000 - 172000 | 324 - 4822 | 20 - 320 |
آر إكس بي 2-826 | 4,60 - 25,9 | 194000 - 236000 | 453 - 6669 | 19 - 315 |
آر إكس بي 2-828 | 4,63 - 25,8 | 272000 - 335000 | 626 - 9308 | 19 - 313 |
ثلاث مراحل | ||||
آر إكس بي 3 /آر إكس بي 3 آر -802 | 7,92 - 137 | 2700 - 3500 | 1,4 - 55 | 3,6 - 183 |
آر إكس بي 3 /آر إكس بي 3 آر -804 | 8,37 - 135 | 4000 - 5000 | 1,9 - 77 | 3,7 - 173 |
آر إكس بي 3 /آر إكس بي 3 آر -806 | 8,38 - 142 | 5600 - 7600 | 2,6 - 107 | 3,5 - 173 |
آر إكس بي 3 /آر إكس بي 3 آر -808 | 7,36 - 140 | 6600 - 10800 | 3,9 - 145 | 3,6 - 197 |
آر إكس بي 3 /آر إكس بي 3 آر -810 | 7,92 - 134 | 10000 - 14800 | 6,1 - 204 | 3,7 - 183 |
آر إكس بي 3 /آر إكس بي 3 آر -812 | 7,80 - 135 | 14500 - 21900 | 9,0 - 300 | 3,7 - 186 |
آر إكس بي 3 /آر إكس بي 3 آر -814 | 7,92 - 137 | 21500 - 29900 | 12 - 439 | 3,6 - 183 |
آر إكس بي 3 /آر إكس بي 3 آر -816 | 8,37 - 135 | 31500 - 42800 | 16 - 608 | 3,7 - 173 |
آر إكس بي 3 /آر إكس بي 3 آر -818 | 8,38 - 142 | 43300 - 63200 | 22 - 834 | 3,5 - 173 |
آر إكس بي 3 /آر إكس بي 3 آر -820 | 7,36 - 140 | 53600 - 86800 | 32 - 1176 | 3,6 - 197 |
آر إكس بي 3 /آر إكس بي 3 آر -822 | 8,39 - 134 | 80300 - 119000 | 49 - 1636 | 3,7 - 183 |
آر إكس بي 3 /آر إكس بي 3 آر -824 | 7,80 - 133 | 116000 - 177000 | 67 - 2401 | 3,8 - 186 |
آر إكس بي 3-826 | 7,92 - 137 | 172000 - 241000 | 98 - 172 | 3,6 - 183 |
آر إكس بي 3-828 | 8,37 - 137 | 250000 - 342000 | 139 - 250 | 3,7 - 173 |
آر إكس بي 3-830 | 7,94 - 144 | 328000 - 505000 | 196 - 328 | 3,5 - 183 |
آر إكس بي 3-832 | 8,23 - 142 | 475000 - 692000 | 272 - 475 | 3,5 - 176 |
أربع مراحل | ||||
آر إكس بي 4-802 | 31,6 - 706 | 2900 - 3500 | 0,6 - 15,1 | 1,4 - 45,9 |
آر إكس بي 4-804 | 31,6 - 697 | 4000 - 5000 | 0,8 - 20,8 | 1,4 - 45,8 |
آر إكس بي 4-806 | 32,6 - 676 | 7100 - 7500 | 1,1 - 35,8 | 1,5 - 44,4 |
آر إكس بي 4-808 | 30,9 - 668 | 9400 - 10800 | 1,8 - 50,1 | 1,5 - 46,9 |
آر إكس بي 4-810 | 33,3 - 687 | 11500 - 14800 | 2,7 - 56,8 | 1,6 - 43,5 |
آر إكس بي 4-812 | 35,0 - 624,1 | 15000 - 21900 | 4,0 - 70,6 | 1,6 - 41,5 |
آر إكس بي 4-814 | 34,6 - 664,8 | 26000 - 29900 | 5,1 - 123,9 | 1,5 - 42,0 |
آر إكس بي 4-816 | 34,6 - 663,0 | 35000 - 42700 | 7,3 - 166,4 | 1,5 - 41,9 |
آر إكس بي 4-818 | 136 - 721 | 63200 | 4,9 - 75 | 0,69 - 10,7 |
آر إكس بي 4-820 | 128 - 680 | 86800 | 7,1 - 109 | 0,74 - 11,3 |
آر إكس بي 4-822 | 124 - 793 | 119000 | 8,3 - 154 | 0,63 - 11,7 |
آر إكس بي 4-824 | 121 - 720 | 177000 | 13,7 - 237 | 0,69 - 12,0 |
آر إكس بي 4-826 | 123 - 732 | 241000 | 18,3 - 317 | 0,68 - 11,8 |
آر إكس بي 4-828 | 125 - 741 | 342000 | 26,0 - 443 | 0,67 - 11,6 |
آر إكس بي 4-830 | 136 - 801 | 505000 | 35,0 - 601 | 0,62 - 10,7 |
آر إكس بي 4-832 | 118 - 687 | 692000 | 56,0 - 947 | 0,73 - 12,3 |
لشراء علب التروس الأسطوانية والمحركات والعتاد مع مهاوي متوازية من ستم رسب 800 سلسلة ، يمكنك معرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
